24 V DC Stromversorgung 1003-24-1.25-20 zur Hutschienen-Montage, geeignet für das Sicherheitsschloss 509X. Technische Daten Ausgangsspannung: 24 V DC Ausgangsstrom: 1,25 A Nennleistung: 30 W Betriebsnennspannung: 100-240 V DC Stromaufnahme: 0,59 / 0,30 A Schutzklasse: II Betriebstemperatur: -10°C bis +50°C Abmessungen (LxBxH): 93 x 35 x 68 mm Schutzart: IP20 Hutschienenmontage Lieferumfang 1x Netzteil 24V 1,25A Kompatibilität Sicherheitsschloss mit externer Steuerung (509X)
Motorschloss-Steuerung 509XSTRG-421DIN im geschützten (IP20) Kunststoff-Gehäuse zur Hutschienen-Montage, geeignet für Sicherheitsschloss 509X und Mehrfachverriegelung 529X. Technische Daten Überwachung von Schlossriegel, Steuerfalle und Türdrücker automatische Verriegelung bei Stromausfall mit Kurzzeit- und Dauerentriegelungsfunktion (Wiederverriegelungszeit "Kurzzeit" einstellbar zwischen 2-15 Sekunden) mit Profilzylinderkontakt mit potentialfreien Relaisausgängen für die Zustandsmeldung mit Eingang für potentialfreien Kontakt einer BrandmeldeanlageNennspannung: 12-24 V DC, 12-18 V ACRuhestromaufnahme: 80 mA bei 12 V, 40 mA bei 24 V Stromaufnahme Motorbetrieb: 450 mAEinschaltstrom: 1300 mA Arbeitsbereich: -20°C bis +60°C Abmessungen (HxBxT): 90 x 113,3 x 46 mm Schutzart: IP20 Hutschienenmontage Lieferumfang 1x Hutschienen-Steuerung 509XSTRG Kompatibilität Sicherheitsschloss mit externer Steuerung (509X) Motor-Mehrfachverriegelung (529X)
Motorschloss-Steuerung 509XSTRG------- im geschützten (IP40) Kunststoff-Gehäuse, geeignet für Sicherheitsschloss 509X und Mehrfachverriegelung 529X. Technische Daten Überwachung von Schlossriegel, Steuerfalle und Türdrücker automatische Verriegelung bei Stromausfall mit Kurzzeit- und Dauerentriegelungsfunktion mit Profilzylinderkontakt Arbeitsbereich: -20°C bis +60°C Abmessungen (HxBxT): 195,2 x 113,3 x 46 mm Schutzart: IP40 Aufputzmontage Farbe: weiß Lieferumfang 1x Steuerung 509XSTRG Kompatibilität Sicherheitsschloss mit externer Steuerung (509X) Motor-Mehrfachverriegelung (529X)

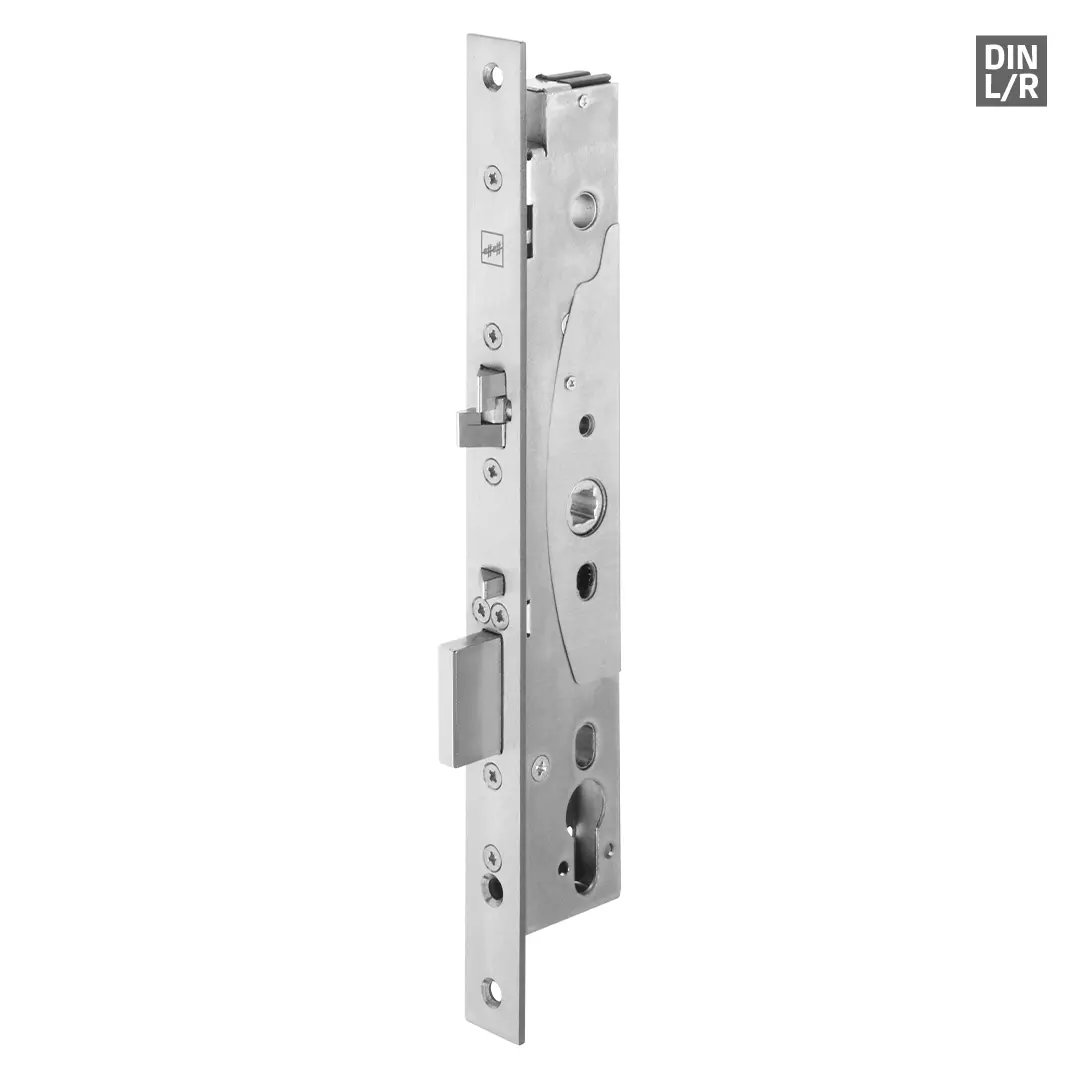

mechanisch selbstverriegelndes Motorschloss 509X302PZ-----1 der Effeff-Serie 509X mit Panikfunktion E, für Rohrrahmen- und Feuerschutztüren, Flachstulp, Links/Rechts verwendbar. Technische Daten Selbstverriegelung: Riegel und Falle gesperrt mechanische Ablaufsteuerung der Selbstverriegelung zwischen Kreuz- und Steuerfallemotorische Entriegelung vorgerichtet für Profilzylinder Wechselfunktion einteilige Drückernuss Panikfunktion E Betriebsnennspannung: 12-24 V Stromaufnahme: 1300 mA bei 12 V DC, 600 mA bei 24 V DC Arbeitsbereich: -20°C bis +60°C Schutzart: IP40 statische Fallenbelastung: 5 kN statische Riegelbelastung: 10 kN Riegelgegenkraft: 6 kN Stulpform: Flachstulp, kantig Stulpmaße (BxLxT): 24 x 300 x 3 mm Entfernung: 92 mm Nuss: 9 mm Hinterdornmaß: 15 mm 1-tourig, 20 mm Riegelausschluss DIN-Richtung: Links und Rechts verwendbar zertifiziert nach DIN EN 179 und DIN EN 1125 Hinweis: Rohrrahmen- und Vollblattschlösser der 509X-Serie sind mit einer durchgehenden Nuss ausgestattet und benötigen einen Wechselbeschlag (Drücker oder Panikgriffstange auf der Innenseite, Knauf oder Griffstange auf der Außenseite). Lieferumfang 1x Rohrrahmenschloss 509X
SVP-Einfallenschloss der ISEO-Serie 1739 mit Panikfunktion E für Stahltüren und Feuerschutzabschlüsse, Flachstulp, DIN Rechts. Technische Daten vorgerichtet für Profilzylinder selbstverriegelnd Wechselfunktion Panikfunktion E Stulpform: Flachstulp, rund Stulpmaße (BxLxT): 24 x 235 x 3 mm Falle: 10 mm vorstehend, 20 mm verriegelt Dornmaß: 65 mm Entfernung: 72 mm Nuss: 9 mm Hinterdornmaß: 19 mm DIN-Richtung: Rechts Lieferumfang 1x FH-SVP-Einsteckschloss
10 m lange Anschlussleitung Z09XKAB-------- mit einseitig angeschlagenem Stecker für die Sicherheitsschlösser 409X, 509X und 709X und Mehrfachverriegelungen 529X und 729X. Technische Daten 13-polig Länge: 10 m Farbe: grau Lieferumfang 1x Anschlusskabel 10m Kompatibilität Sicherheitsschloss mit Mikroschalter(409X) Sicherheitsschloss mit externer Steuerung (509X) Motor-Mehrfachverriegelung (529X) Sicherheitsschloss mit Drückersteuerung (709X) Multifunktionale Mehrfachverriegelung (729X)
SVP-Einfallenschloss der ISEO-Serie 1739 mit Panikfunktion E für Stahltüren und Feuerschutzabschlüsse, Flachstulp, DIN Links. Technische Daten vorgerichtet für Profilzylinder selbstverriegelnd Wechselfunktion Panikfunktion E Stulpform: Flachstulp, rund Stulpmaße (BxLxT): 24 x 235 x 3 mm Falle: 10 mm vorstehend, 20 mm verriegelt Dornmaß: 65 mm Entfernung: 72 mm Nuss: 9 mm Hinterdornmaß: 19 mm DIN-Richtung: Links Lieferumfang 1x FH-SVP-Einsteckschloss
mechanisch selbstverriegelndes Motorschloss 509X702PZ-----1 der Effeff-Serie 509X mit Panikfunktion E, für Vollblatt- und Feuerschutztüren, Flachstulp, Links/Rechts verwendbar. Technische Daten Selbstverriegelung: Riegel und Falle gesperrt mechanische Ablaufsteuerung der Selbstverriegelung zwischen Kreuz- und Steuerfallemotorische Entriegelung vorgerichtet für Profilzylinder Wechselfunktion einteilige Drückernuss Panikfunktion E Betriebsnennspannung: 12-24 V Stromaufnahme: 1300 mA bei 12 V DC, 600 mA bei 24 V DC Arbeitsbereich: -20°C bis +60°C Schutzart: IP40 statische Fallenbelastung: 5 kN statische Riegelbelastung: 10 kN Riegelgegenkraft: 6 kN Stulpform: Flachstulp, rund Stulpmaße (BxLxT): 24 x 235 x 3 mm Entfernung: 72 mm Nuss: 9 mm Hinterdornmaß: 15 mm 1-tourig, 20 mm Riegelausschluss DIN-Richtung: Links und Rechts verwendbar zertifiziert nach DIN EN 179 und DIN EN 1125 Hinweis: Rohrrahmen- und Vollblattschlösser der 509X-Serie sind mit einer durchgehenden Nuss ausgestattet und benötigen einen Wechselbeschlag (Drücker oder Panikgriffstange auf der Innenseite, Knauf oder Griffstange auf der Außenseite). Lieferumfang 1x Vollblattschloss 509X
12 V DC Stromversorgung 1002-12-4.5--00 mit Wandhalterung, geeignet für die Sicherheitsschlösser 509X, 709X und 809 und Mehrfachverriegelungen 529X und 729X. Technische Daten Anschlusskabel primär: Netzzuleitungskabel 1,8 m lang, Stecker/Buchse Anschlusskabel sekundär: 2x 0,75 mm, 1,8 m fest, mit Aderendhülsen Ausgangsspannung: 12 V DC Ausgangsstrom: 4,5 A Abmessungen (LxBxH): 108 x 58 x 31 mm Lieferumfang 1x Netzteil 12V 4,5A 1x Wandhalterung 1x Netzkabel 1x Bedienungsanleitung Kompatibilität Sicherheitsschloss mit externer Steuerung (509X) Motor-Mehrfachverriegelung (529X) Sicherheitsschloss mit Drückersteuerung (709X) Multifunktionale Mehrfachverriegelung (729X) Sicherheitsschloss (809)
24 V DC Stromversorgung 1002-24-2.5--00 mit Wandhalterung, geeignet für die Sicherheitsschlösser 509X, 709X und 809 und Mehrfachverriegelungen 529X und 729X. Technische Daten Anschlusskabel primär: Netzzuleitungskabel 1,8 m lang, Stecker/Buchse Anschlusskabel sekundär: 2x 0,75 mm, 1,8 m fest, mit Aderendhülsen Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Abmessungen (LxBxH): 108 x 58 x 31 mm Lieferumfang 1x Netzteil 24V 2,5A 1x Wandhalterung 1x Netzkabel 1x Bedienungsanleitung Kompatibilität Sicherheitsschloss mit externer Steuerung (509X) Motor-Mehrfachverriegelung (529X) Sicherheitsschloss mit Drückersteuerung (709X) Multifunktionale Mehrfachverriegelung (729X) Sicherheitsschloss (809)
